Semaforo en python

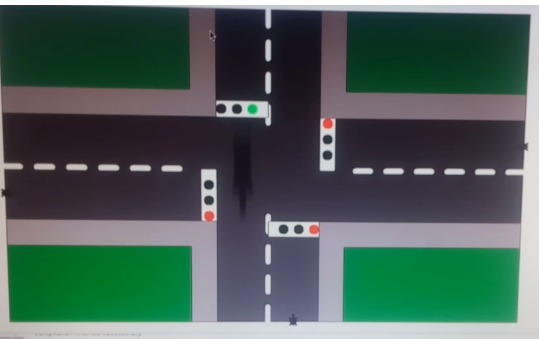

En el siguiente programas se realizo la simulación tanto física como virtual de un semáforo a cuatro esquinas, los materiales utilizados ademas de los leds, resistencias y protoboard que son los componentes básicos, también es necesario tener una raspberry pi 3 con python instalado, con las librerías de turtle y gpio.

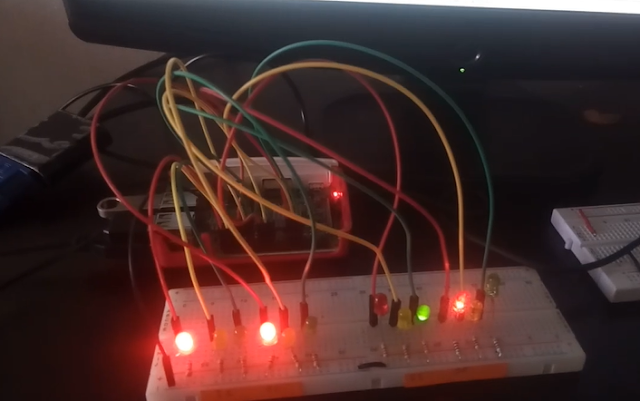

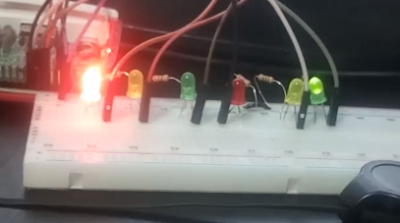

El funcionamiento es básico, los led se aterrizan a tierra y las entradas de voltaje serán aterrizadas a los pines GPIO de la raspberry que dependiendo de las sentencias mandaran voltaje o no mandaran nada a sus respectivos leds.

La lógica de un semáforo de 4 esquinas es: mientras un semáforo este en verde los otros tres deben de estar en rojo y hacer el intercambio en sentido horario.

CÓDIGO DEL PROGRAMA

from turtle import *
import RPi.GPIO as gpio
import time

t=Turtle()
S1=Turtle()
S2=Turtle()
S3=Turtle()
S4=Turtle()
screen=t.getscreen()
setup(1100,650,0,0)
screensize(1000,600)
colormode(255)

#fondo carretera
t.fillcolor(83,72,83)
t.begin_fill()
t.penup()
t.goto(-500,300)
t.pendown()
t.goto(500,300)
t.goto(500,-300)
t.goto(-500,-300)
t.goto(-500,300)
t.end_fill()


t.fillcolor(0,150,0)
t.penup() #csi
t.goto(-500,300)
t.pendown()
t.begin_fill()
t.goto(-100,300)
t.goto(-100,100)
t.goto(-500,100)
t.goto(-500,300)
t.end_fill()

t.fillcolor(0,150,0)
t.penup() #csd
t.goto(100,300)
t.pendown()
t.begin_fill()
t.goto(500,300)
t.goto(500,100)
t.goto(100,100)
t.goto(100,300)
t.end_fill()

t.fillcolor(0,150,0)
t.penup() #cid
t.goto(100,-100)
t.pendown()
t.begin_fill()
t.goto(500,-100)
t.goto(500,-300)
t.goto(100,-300)
t.goto(100,-100)
t.end_fill()

t.fillcolor(0,150,0)
t.penup()
t.goto(-100,-100)
t.pendown()
t.begin_fill()
t.goto(-500,-100)
t.goto(-500,-300)
t.goto(-100,-300)
t.goto(-100,-100)
t.end_fill()

#banquetas
t.penup() #bsi
t.goto(-100,100)
t.fillcolor(179,166,177)
t.pendown()
t.begin_fill()
t.goto(-100,300)
t.goto(-150,300)
t.goto(-150,150)
t.goto(-500,150)
t.goto(-500,100)
t.goto(-100,100)
t.end_fill()

t.penup()#bsd
t.goto(100,100)
t.fillcolor(179,166,177)
t.pendown()
t.begin_fill()
t.goto(100,300)
t.goto(150,300)
t.goto(150,150)
t.goto(500,150)
t.goto(500,100)
t.goto(100,100)

t.end_fill()

t.penup()#bid
t.goto(100,-100)
t.fillcolor(179,166,177)
t.pendown()
t.begin_fill()
t.goto(500,-100)
t.goto(500,-150)
t.goto(150,-150)
t.goto(150,-300)
t.goto(100,-300)
t.goto(100,-100)
t.end_fill()

t.penup()#bii
t.goto(-100,-100)
t.fillcolor(179,166,177)
t.pendown()
t.begin_fill()
t.goto(-500,-100)
t.goto(-500,-150)
t.goto(-150,-150)
t.goto(-150,-300)
t.goto(-100,-300)
t.goto(-100,-100)
t.end_fill()

#franjas
t.penup()
t.goto(0,300)
t.pencolor("white")
t.pensize(10)
t.pendown()
t.rt(90)
for i in range(4):
t.fd(30)
t.penup()
t.fd(30)
t.pendown()
t.penup()
t.goto(0,-300)
t.pendown()
t.rt(180)
for i in range(4):
t.fd(30)
t.penup()
t.fd(30)
t.pendown()
t.penup()
t.goto(-500,0)
t.pendown()
t.rt(90)
for i in range(6):
t.fd(30)
t.penup()
t.fd(30)
t.pendown()
t.penup()
t.goto(500,0)
t.pendown()
t.rt(180)
for i in range(6):
t.fd(30)
t.penup()
t.fd(30)
t.pendown()

t.rt(180)
t.pensize(1)
#semaforo 1
t.pencolor("black")
t.penup()
t.fillcolor("white")
t.goto(-100,100)
t.pendown()
t.begin_fill()
t.goto(0,100)
t.goto(0,130)
t.goto(-100,130)
t.goto(-100,100)
t.end_fill()

t.penup()
t.goto(-30,115)
t.dot(20,0,50,0) #verde

t.goto(-60,115)
t.dot(20,50,50,0) #amarillo

t.goto(-90,115)
t.dot(20,50,0,0) #rojo

#semaforo 2
t.penup()
t.fillcolor("white")
t.goto(100,100)
t.pendown()
t.begin_fill()
t.goto(130,100)
t.goto(130,0)
t.goto(100,0)
t.goto(100,100)
t.end_fill()

t.penup()
t.goto(115,30)
t.dot(20,0,50,0) #verde

t.goto(115,60)
t.dot(20,50,50,0)#amarillo

t.goto(115,90)
t.dot(20,50,0,0) #rojo

#semaforo 3
t.penup()
t.fillcolor("white")
t.goto(100,-100)
t.pendown()
t.begin_fill()
t.goto(100,-130)
t.goto(0,-130)
t.goto(0,-100)
t.goto(100,-100)
t.end_fill()

t.penup()
t.goto(30,-115)
t.dot(20,0,50,0) #verde

t.goto(60,-115)
t.dot(20,50,50,0) #amarillo

t.goto(90,-115)
t.dot(20,50,0,0) #rojo

#semaforo 4
t.penup()
t.fillcolor("white")
t.goto(-100,-100)
t.pendown()
t.begin_fill()
t.goto(-100,0)
t.goto(-130,0)
t.goto(-130,-100)
t.goto(-100,-100)
t.end_fill()

t.penup()
t.goto(-115,-30)
t.dot(20,0,50,0) #verde

t.goto(-115,-60)
t.dot(20,50,50,0) #amarillo

t.goto(-115,-90)
t.dot(20,50,0,0) #rojo


#posicionando las tortugas coches
S1.shape("turtle")
S2.shape("turtle")
S3.shape("turtle")
S4.shape("turtle")

S1.penup()
S2.penup()
S3.penup()
S4.penup()

S1.goto(-50,300)
S1.rt(90)
S2.goto(500,50)
S2.rt(180)
S3.goto(50,-300)
S3.lt(90)
S4.goto(-500,-50)

##activar las terminales del semaforo
#salidas
gpio.setmode(gpio.BOARD)
gpio.setup(36,gpio.OUT) #verde semaforo 1
gpio.setup(38,gpio.OUT) #amarillo semaforo 1
gpio.setup(40,gpio.OUT) #rojo semaforo 1

gpio.setup(29,gpio.OUT) #verde semaforo 2
gpio.setup(31,gpio.OUT) #amarillo semaforo 2
gpio.setup(33,gpio.OUT) #rojo semaforo 2

gpio.setup(22,gpio.OUT) #verde del semaforo 3
gpio.setup(24,gpio.OUT)#amarillo del semaforo 3
gpio.setup(26,gpio.OUT) #rojo semaforo 3

gpio.setup(11,gpio.OUT) #verde semaforo 4
gpio.setup(13,gpio.OUT) #amarillo semaforo 4
gpio.setup(15,gpio.OUT) #rojo semaforo 4

t.hideturtle()
for i in range(2):
t.penup()
t.goto(-30,115)
t.dot(20,0,255,0)#verde prendido del semaforo 1
t.goto(115,90)
t.dot(20,255,0,0)
t.goto(90,-115)
t.dot(20,255,0,0)
t.goto(-115,-90)
t.dot(20,255,0,0)
gpio.output(36,gpio.HIGH)# verde del semaforo 1 durante 3s
gpio.output(38,gpio.LOW)
gpio.output(40,gpio.LOW)
gpio.output(29,gpio.LOW)
gpio.output(31,gpio.LOW)
gpio.output(33,gpio.HIGH) #ROJO DEL SEMAFORO 2 ENCENDIDO
gpio.output(22,gpio.LOW)
gpio.output(24,gpio.LOW)
gpio.output(26,gpio.HIGH) #rojo de semaforo 3 encendido
gpio.output(11,gpio.LOW)
gpio.output(13,gpio.LOW)
gpio.output(15,gpio.HIGH) #rojo semaforo 4 encendido
for i in range(3):
a=2
S1.shapesize(a*1,a*3,a*3)
S1.speed(3)
S1.showturtle()
S1.fd(600)
S1.hideturtle()
S1.goto(-50,300)
time.sleep(1)
a=a+1
time.sleep(0.1)
t.goto(-30,115)
t.dot(20,0,50,0)
t.goto(-60,115)
t.dot(20,255,255,0)
gpio.output(36,gpio.LOW)
gpio.output(38,gpio.HIGH) #ENCIENDE LED AMARILLO DE SEMAFORO 1
gpio.output(40,gpio.LOW)
gpio.output(29,gpio.LOW)
gpio.output(31,gpio.LOW)
gpio.output(33,gpio.HIGH)#ROJO SIGUE ENCENDIDO DE SEMAFORO 2
gpio.output(22,gpio.LOW)
gpio.output(24,gpio.LOW)
gpio.output(26,gpio.HIGH) #rojo del semaforo 3 encendido
gpio.output(11,gpio.LOW)
gpio.output(13,gpio.LOW)
gpio.output(15,gpio.HIGH) #rojo semaforo 4 encendido
time.sleep(1)
t.goto(-60,115)
t.dot(20,50,50,0)
t.goto(-90,115)
t.dot(20,255,0,0)#enciende rojo de semaforo 1
t.goto(115,90)
t.dot(20,50,0,0)
t.goto(115,30)
t.dot(20,0,255,0) #enciende verde de semaforo 2
gpio.output(36,gpio.LOW)
gpio.output(38,gpio.LOW)
gpio.output(40,gpio.HIGH) #ENCIENDE ROJO DE SEMAFORO 1 durante 3s
gpio.output(29,gpio.HIGH)  #ENCIENDE VERDE DE SEMAFORO 2
gpio.output(31,gpio.LOW)
gpio.output(33,gpio.LOW)
gpio.output(22,gpio.LOW)
gpio.output(24,gpio.LOW)
gpio.output(26,gpio.HIGH)#rojo de semaforo 3 encendido
gpio.output(11,gpio.LOW)
gpio.output(13,gpio.LOW)
gpio.output(15,gpio.HIGH) #rojo de semaforo 4 encendido
for i in range(4):
b=3
S2.shapesize(b*1.33,b*1,b*2)
S2.speed(3)
S2.showturtle()
S2.fd(1000)
S2.hideturtle()
S2.goto(500,50)
time.sleep(1)
b=b+1
time.sleep(0.1)
t.goto(115,30)
t.dot(20,0,50,0) #apaga verde de semaforo 2
t.goto(115,60)
t.dot(20,255,255,0)#enciende amarillo de semaforo 2 #seguirle de aqui
gpio.output(36,gpio.LOW)
gpio.output(38,gpio.LOW)
gpio.output(40,gpio.HIGH)#ROJO DE SEMAFORO 1 AUN PRENDIDO
gpio.output(29,gpio.LOW)
gpio.output(31,gpio.HIGH) #AMARILLO DE SEMAFORO 2 PRENDIDO
gpio.output(33,gpio.LOW)
gpio.output(22,gpio.LOW)
gpio.output(24,gpio.LOW)
gpio.output(26,gpio.HIGH) #rojo de semaforo 3 encendido
gpio.output(11,gpio.LOW)
gpio.output(13,gpio.LOW)
gpio.output(15,gpio.HIGH) #rojo de semaforo 4 encendido
time.sleep(1)
t.goto(115,60)
t.dot(20,50,50,0)#apago amarillo de semaforo 2 #seguirle de aqui
t.goto(115,90)
t.dot(20,255,0,0)#enciendo rojo de semaforo 2
t.goto(90,-115)
t.dot(20,50,0,0)#apago rojo de semaforo 3
t.goto(30,-115)
t.dot(20,0,255,0)#prendo verde de semaforo 3
gpio.output(36,gpio.LOW)
gpio.output(38,gpio.LOW)
gpio.output(40,gpio.HIGH)
gpio.output(29,gpio.LOW)
gpio.output(31,gpio.LOW)
gpio.output(33,gpio.HIGH)
gpio.output(22,gpio.HIGH) #verde de semaforo 3 encendido
gpio.output(24,gpio.LOW)
gpio.output(26,gpio.LOW)
gpio.output(11,gpio.LOW)
gpio.output(13,gpio.LOW)
gpio.output(15,gpio.HIGH) #rojo se,aforo 4 encendido
for i in range(2):
c=1.5
S3.shapesize(c*1.5,c*2.5,c*3.5)
S3.speed(3)
S3.showturtle()
S3.fd(600)
S3.hideturtle()
S3.goto(50,-300)
time.sleep(1)
c=c+1
time.sleep(0.1)
t.goto(30,-115)
t.dot(20,0,50,0)#prendo verde de semaforo 3
t.goto(60,-115)
t.dot(20,255,255,0)#prendo amarillo de semaforo 3
gpio.output(36,gpio.LOW)
gpio.output(38,gpio.LOW)
gpio.output(40,gpio.HIGH)
gpio.output(29,gpio.LOW)
gpio.output(31,gpio.LOW)
gpio.output(33,gpio.HIGH)
gpio.output(22,gpio.LOW)
gpio.output(24,gpio.HIGH) #amarillo de semafor 3 encendido
gpio.output(26,gpio.LOW)
gpio.output(11,gpio.LOW)
gpio.output(13,gpio.LOW)
gpio.output(15,gpio.HIGH) #rojo semaforo 4 encendido
time.sleep(1)
t.goto(60,-115)
t.dot(20,50,50,0)#apago amarillo de semaforo 3
t.goto(90,-115)
t.dot(20,255,0,0)#prendo rojo de semaforo 3
t.goto(-115,-90)
t.dot(20,50,0,0)#apago rojo de semaforo 4
t.goto(-115,-30)
t.dot(20,0,255,0) #prendo verde de semaforo 4
gpio.output(36,gpio.LOW)
gpio.output(38,gpio.LOW)
gpio.output(40,gpio.HIGH)
gpio.output(29,gpio.LOW)
gpio.output(31,gpio.LOW)
gpio.output(33,gpio.HIGH)
gpio.output(22,gpio.LOW)
gpio.output(24,gpio.LOW)
gpio.output(26,gpio.HIGH)
gpio.output(11,gpio.HIGH) #verde semaforo 4 encendido
gpio.output(13,gpio.LOW)
gpio.output(15,gpio.LOW)
for i in range(3):
d=2.33
S4.shapesize(d*1,d*4,d*1.333)
S4.speed(3)
S4.showturtle()
S4.fd(1000)
S4.hideturtle()
S4.goto(-500,-50)
time.sleep(1)
d=d+1
time.sleep(0.1)
t.goto(-115,-30)
t.dot(20,0,50,0) #apago verde de semaforo 4
t.goto(-115,-60)
t.dot(20,255,255,0)#prendo amarillo de semaforo 4
gpio.output(36,gpio.LOW)
gpio.output(38,gpio.LOW)
gpio.output(40,gpio.HIGH)
gpio.output(29,gpio.LOW)
gpio.output(31,gpio.LOW)
gpio.output(33,gpio.HIGH)
gpio.output(22,gpio.LOW)
gpio.output(24,gpio.LOW)
gpio.output(26,gpio.HIGH)
gpio.output(11,gpio.LOW)
gpio.output(13,gpio.HIGH) #amarillo semaforo 4 prendido
gpio.output(15,gpio.LOW)
time.sleep(1)
t.goto(-115,-60)
t.dot(20,50,50,0)#apago amarillo de semaforo 4
t.goto(-115,-90)
t.dot(20,255,0,0)#prendo rojo de semaforo 4
t.goto(-90,115)
t.dot(20,50,0,0)#apago rojo de semaforo 1


t.goto(115,90)
t.dot(20,50,0,0)
t.goto(90,-115)
t.dot(20,50,0,0)
t.goto(-115,-90)
t.dot(20,50,0,0)

S1.showturtle()
S1.goto(0,0)
S2.showturtle()
S2.goto(10,0)
S2.pencolor("white")
S2.write("¡¡¡CHOQUE MORTAL!!!!",False,"center",("arial",20,"bold italic"))

gpio.cleanup()

screen.exitonclick()

ESCENARIO SIMULADO




ORDEN DE LOS LED'S


SECUENCIA DE LOS SEMÁFOROS (EXPLICADO EN SOLO 2, ES LA MISMA LOGICA PARA 3 O 4)

SEMÁFORO 1 EN VERDE EL OTRO ESTA EN ROJO

SEMÁFORO 1 EN AMARILLO EL OTRO ESTA EN ROJO

SEMÁFORO 1 EN ROJO EL OTRO ESTA EN VERDE

Y DE ESTA MANERA SE REPITE EL CICLO POR EL TIEMPO QUE SEA NECESARIO

Comentarios

Publicar un comentario

Entradas populares de este blog

Funciones y Figuras Geometricas

En la siguiente serie de funciones se calculara cada una de las áreas y volúmenes de las siguientes figuras geométricas, haciendo uso de listas para evaluar e imprimir datos. PROGRAMA  En el programa siguiente tomar en cuenta las especificaciones dadas.  #en el siguiente programa se muestran 24 funciones diferentes #dichas funciones sirven para calcular el area y volumen de figuras geometricas #las funciones utilizan como principal recurso las lists (por especificaciones del docente que imparte la materia) #todas las funciones corren en el programa #pero tener cuidado con la version de python ya que en algunas verciones se puede tener error #se recomienda comprobar cada funcion por separado para su rapida ejecucion #todas las funciones contienen un print y aun lado esta comentado las salidas que da ejemplo [base,altura,area] #despues de cada funcion se manda a llamar dicha funcion para no generar confucion en el codigo #cada funcion se tiene un nombre rel...
Publicar un comentario
Leer más

Sensor de luz con python

EN ESTA ENTRADA SE MUESTRA LA APLICACIÓN DE UN SENSOR DE LUZ   Como es de costumbre todos tenemos una lampara en nuestra casa, para poder aprovechar al máximo su rendimiento con una foto-resistencia o sensor de luz podemos hacer que esta se apague o prenda según la intensidad de luz que haya a su alrededor, si hay mucha luz se apaga pero si hay poca se prende, esto es algo muy esencial en la domotica. Y  me di la tarea de hacer un ejemplo simulado, por medio del modulo "turtle" y los puertos "GPIO" de la rasberry pi 3, mediante el lenguaje de programación de python, donde un puerto estará recibiendo la señal del circuito armado, y con esta señal se darán medidas o rangos para ir dibujando al foco según la intensidad de la luz. CIRCUITO ARMADO EL MATERIAL ES: Foto-resistencia Resistencia de 2k Capacitor de 1 micro PROGRAMA from turtle import * import RPi.GPIO as GPIO, time # se necesita esta libreria para poder utilizar los puertos rpigo...
Publicar un comentario
Leer más
